Gießereimodellbau

Der Gießereimodellbau ist unsere Kernkompetenz – seit 1926, dem Gründungsjahr der Freitaler Modellwerkstätten unter Willi Riechardt. Wir begleiten Sie von der Beratung und Konstruktion bis zum fertigen Produkt und fertigen Modelle für Hand- und Maschinenformverfahren aus Holz, Kunststoff oder Metall.

HICONFORM eG ist Mitglied im Bundesverband mittelständische Wirtschaft (BVMW).

Unser Anspruch

Wir machen den Gießereimodellbau HICONFORM.

Durch den Einsatz moderner Fertigungstechnik verbinden wir High-Tech und Handwerk. So fertigen wir mit höchsten Anforderungen an Genauigkeit und Abriebfestigkeit, prozesssicher und kosteneffizient.

Unsere Produktion

Auf 2.000 m² Produktionsfläche stellen wir Gießereimodelle mit Größen von bis zu 4.0 m her. Auf unseren CNC-Fräsmaschinen verarbeiten wir Bauteilgrößen bis 3.6 m Länge. Neben Handmodellen und Handkernkästen fertigen wir auch Modelle und Kernkästen aus Kunststoff oder Metall mit mechanischen oder pneumatischen Auswerfersystemen für die maschinelle Formfertigung. Natürlich sind für uns Reparaturen, Überholungen sowie Änderungen an bestehenden Modellen kein Problem.

Komplette Modelleinrichtungen für Ihre Gießerei

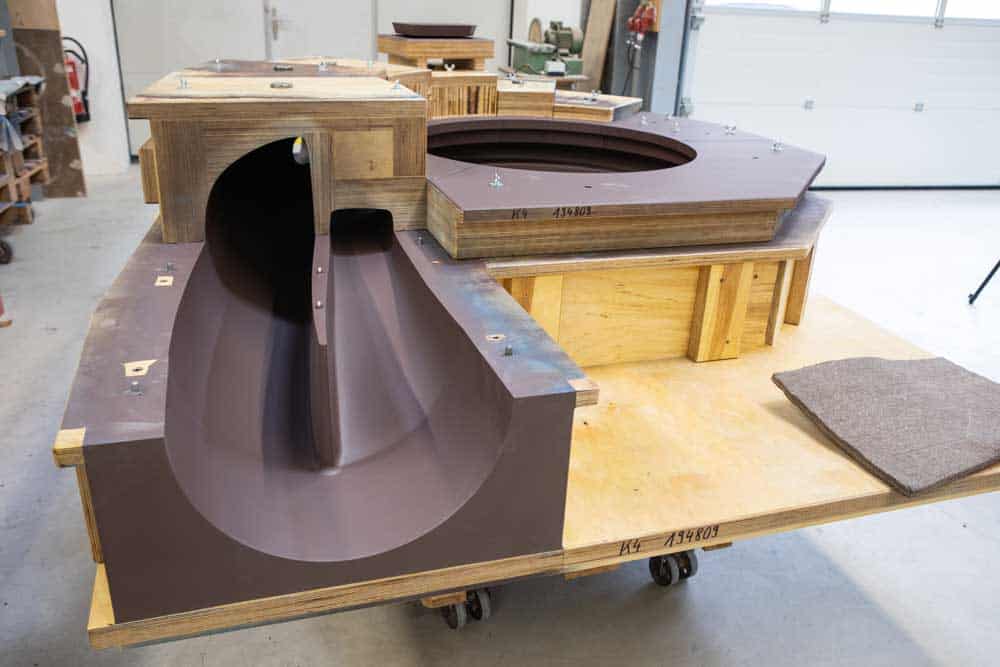

Wir liefern nicht nur einzelne Modelle, sondern die vollständige Modelleinrichtung: Modell, Kernkästen und Formplatte, aufeinander abgestimmt und einbaufertig für Ihren Formprozess.

Ob Einzelstück oder wiederkehrende Serie, ob Handmodell oder maschinell gefertigtes Dauermodell — wir richten die Ausführung an Ihrer Losgröße und Ihrem Formverfahren aus. Für den Sandguss fertigen wir Modelleinrichtungen aus Holz, Kunststoff und Metall, je nach geforderter Standzeit und Maßhaltigkeit.

Sie erhalten alles aus einer Hand: Konstruktion, Fertigung und Endabnahme. Das spart Ihnen Abstimmungsaufwand zwischen mehreren Zulieferern — und Sie haben einen Ansprechpartner, wenn am Gussteil etwas nachzuarbeiten ist.

Gießereimodelle für diese Bauteile

Gießereimodelle fertigen wir überwiegend für Kunden aus der Eisen- und Stahlgießerei, dem Armaturen- und Pumpenbau sowie dem allgemeinen Maschinenbau. Typische Bauteile, für die wir komplette Modelleinrichtungen bauen:

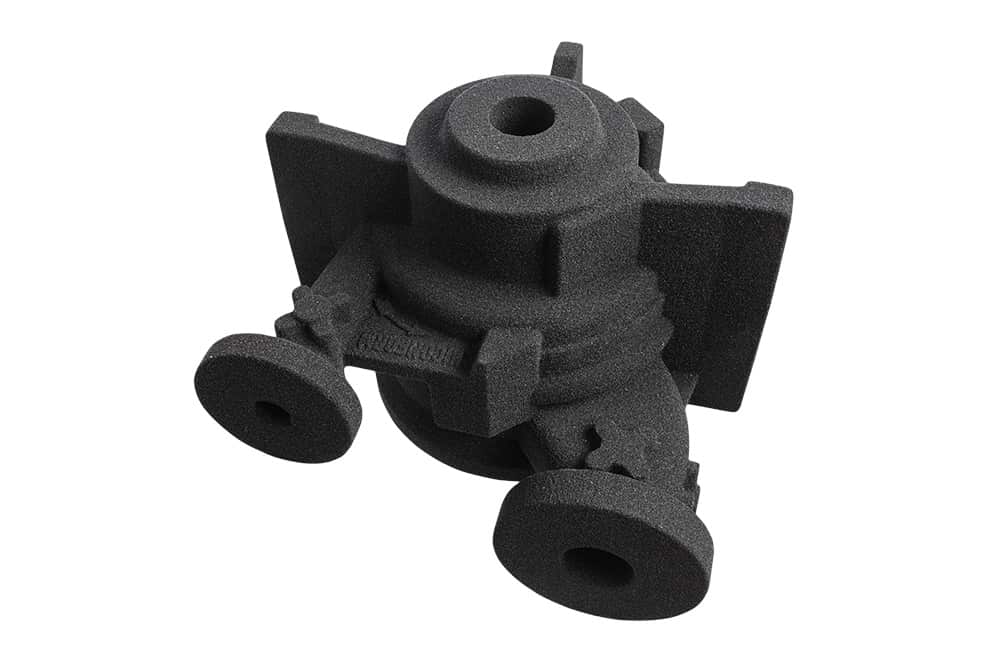

• Armaturengehäuse und Schiebergehäuse

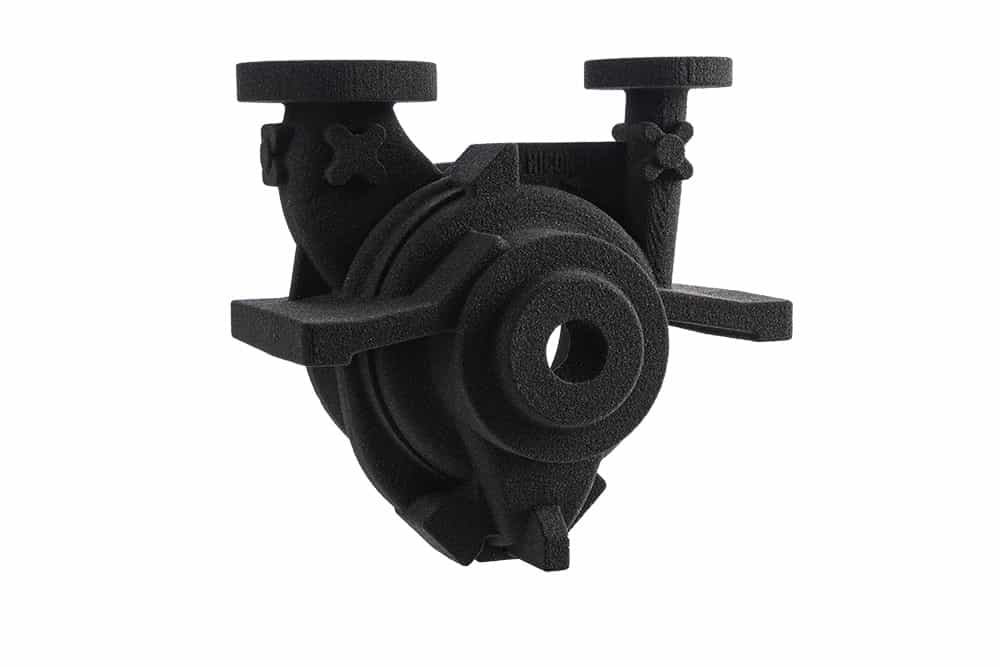

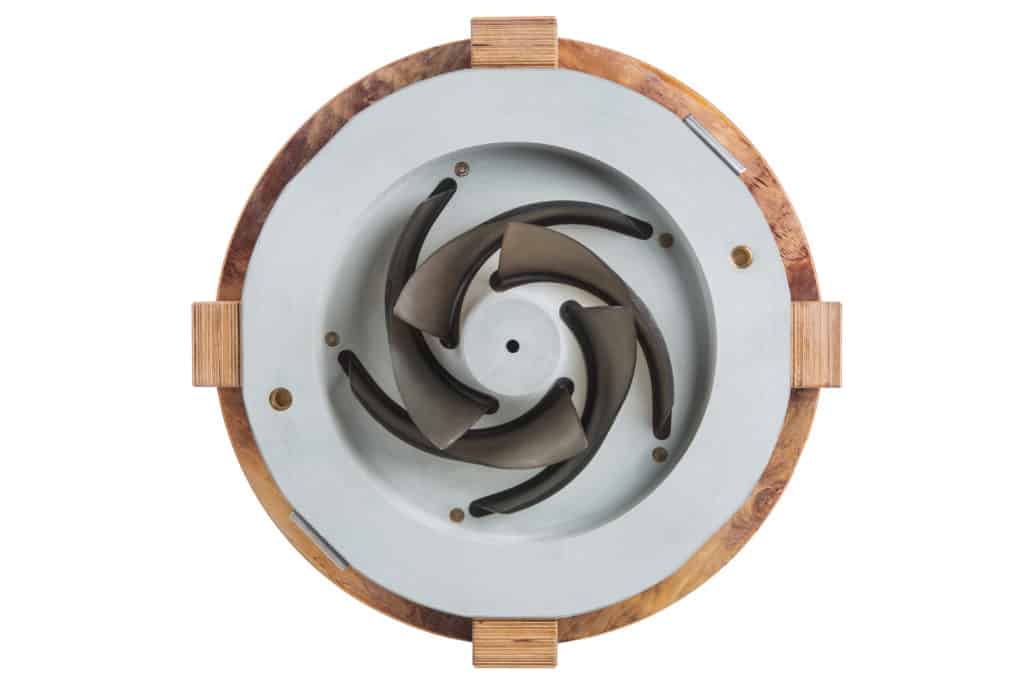

• Pumpengehäuse und Laufräder
• Getriebegehäuse und Verdichtergehäuse
• Gehäuse und Gussteile für Antriebs- und Anlagentechnik
• Bauteile für den Anlagen- und Behälterbau
• Groß- und Einzelteile bis 4,0 m Modellgröße

Technische Details:

• Bauteilgrößen aus Metall (bis Stahl) bis 1.700 x 800 x 800 mm
• 5 Achs-Simultan-Maschine 3.600 x 2.600 x 1.100 mm (Holz und Kunststoff)

Wie wir Gießereimodellbau und Reverse Engineering verbinden zeigen wir Ihnen in unserem Blogbeitrag.

Unsere Konstruktionsabteilung

An fünf Arbeitsplätzen erstellen, ändern oder verarbeiten wir die Konstruktionsdatensätze unserer Kunden. Dabei setzen wir mit VISI auf eine moderne und belastbare CAD/CAM-Software.

Schnittstellen

• ProE, Step, SolidWorks, Parasolid, DWG, DXF

Häufige Fragen zum Gießereimodellbau

Was gehört zu einer kompletten Modelleinrichtung?

Eine Modelleinrichtung umfasst alles, was die Gießerei braucht, um Sandform und Kerne für ein Gussteil herzustellen: das meist geteilte Modell, die Kernkästen, Losteile und – bei maschineller Formherstellung – die Modellplatte. Bei HICONFORM in Freital erhalten Sie die komplette Einrichtung aufeinander abgestimmt aus einer Hand.

Wie baut HICONFORM große Gießereimodelle bis 4 Meter?

Große Gießereimodelle fertigen wir in der Regel aus Holz und bauen sie hohl statt massiv auf. Unsere selbst entwickelte Software RPC (Rapid Pattern Construction) leitet aus den Konstruktionsdaten das Rohteil ab und legt den Hohlraum je nach Anforderung konturfolgend, mit quadratischen Aussparungen oder als definierten Hohlraum aus. Stützelemente im Inneren, sogenannte Häupter, halten das Modell in der Höhe maßhaltig und nehmen die Kräfte beim Ausheben aus dem Formsand auf. Für das Ziehen aus der Form erhalten die Modelle Ziehbänder, Aushebeeisen oder Flansch-Rohr-Kombinationen. Geliefert wird auf Europaletten oder speziellen Aufnahmen für den sicheren Transport mit dem Stapler.

Wer legt fest, wo ein Gießereimodell geteilt wird?

Form- und Modellteilung bestimmt die Gießerei – abhängig von ihrem Formverfahren und ihren technischen Möglichkeiten. Deshalb kann dasselbe Gussteil bei zwei Gießereien völlig unterschiedlich geteilt sein. Wir bauen die Modelleinrichtung nach den Vorgaben der Gießerei, die das Teil gießt.

Wird die Maßhaltigkeit des Modells geprüft?

Ja. Zu jedem Gießereimodell von HICONFORM gehört ein Maßprotokoll. Wir messen mit Messmitteln, die regelmäßig von einem externen Kalibrierlabor überwacht werden. Wie vollständig die Prüfung sein kann, hängt von der Zeichnung ab: Eine Rohteilzeichnung enthält meist nur wenige Maße, eine Fertigteilzeichnung viele Maße, die erst bei der Bearbeitung des Gussteils entstehen und am Modell nicht vorhanden sind. Für eine möglichst umfassende Prüfung schicken Sie uns am besten eine bemaßte Rohteilzeichnung oder ein 3D-Modell des Rohteils. Einen 3D-Soll-Ist-Vergleich per Scan organisieren wir auf Wunsch gegen Aufpreis über einen spezialisierten Messdienstleister.

Welche Daten brauchen Sie für ein Angebot?

Am besten ein 3D-Modell des Gussteils, zum Beispiel als STEP-Datei, dazu eine Zeichnung und Angaben zur Gießerei, zum Formverfahren und zur Stückzahl. Unsere Konstruktion arbeitet mit VISI und übernimmt unter anderem STEP, Parasolid, SolidWorks, ProE, DWG und DXF. Liegen keine Daten vor, können wir ein vorhandenes Modell oder Gussteil per 3D-Scan erfassen oder nach Zeichnung konstruieren.

HICONFORM fertigt in Freital bei Dresden und liefert Modelleinrichtungen an Gießereien in ganz Deutschland und ins europäische Ausland.
